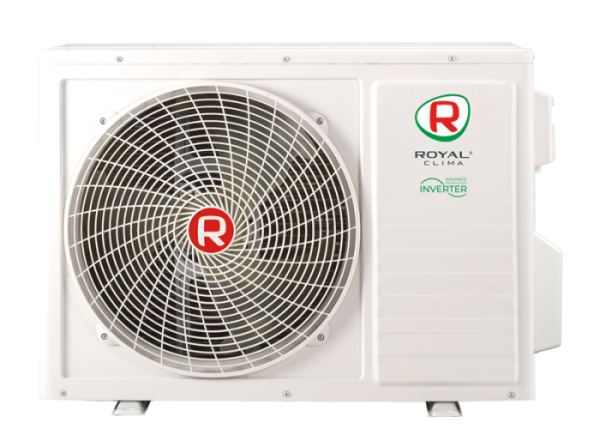

Наружные блоки мульти сплит-системы
MULTI GAMMA EU ERP Inverter
| Модель | 2TFM-14HN/OUT | 2TFM-17HN/OUT | 3TFM-25HN/OUT | 4TFM-32HN/OUT | 5TFM-42HN/OUT | 3TFM-21HN/OUT | 4TFM-36HN/OUT | 5DFM-42HN/OUT | ||
|---|---|---|---|---|---|---|---|---|---|---|
Рекомендованная интернет цена, руб. | 38 990 | 68 590 | 89 590 | 135 490 | 167 790 | 142 090 | 169 090 | |||
Технические характеристики | ||||||||||
| Модель наружного блока | 2TFM-14HN/OUT | 2TFM-17HN/OUT | 3TFM-25HN/OUT | 4TFM-32HN/OUT | 5TFM-42HN/OUT | 3TFM-21HN/OUT | 4TFM-36HN/OUT | 5DFM-42HN/OUT | ||
| Инверторная технология | да | да | да | да | да | да | да | да | ||
| Серия | MULTI GAMMA | MULTI GAMMA | MULTI GAMMA | MULTI GAMMA | MULTI GAMMA | MULTI GAMMA EU ERP Inverter | MULTI GAMMA EU ERP Inverter | MULTI GAMMA EU ERP Inverter | ||
| Эффективен для помещений площадью до, м2 | 41 | 48 | 79 | 94 | 122 | 62 | 107 | 123 | ||
| Холодопроизводительность (kBTU), kBTU | 14 | 16 | 27 | 32 | 42 | 21 | 37 | 42 | ||
| Холодопроизводительность (кВт), кВт | 4.10 (1.20 - 4.85) | 4.80 (1.23 - 5.40) | 7.90 (2.80 - 8.80) | 9.40 (3.10 - 10.20) | 12.20 (3.30 - 13.10) | 6.20 (2.80 - 6.60) | 10.70 (2.00 - 11.50) | 12.30 (2.00 - 13.10) | ||
| Потребляемый ток в режиме охлаждения, А | 6.30 (1.20 - 8.00) | 7.05 (1.30 - 10.14) | 11.70 (1.60 - 14.00) | 14.10 (1.80 - 17.00) | 15.99 (3.20 - 24.00) | 9.80 (1.50 - 13.20) | 14.30 (1.80 - 17.40) | 16.40 (2.00 - 20.40) | ||
| Потребляемая мощность в режиме охлаждения, кВт | 1.246 (0.25 - 1.56) | 1.454 (0.28 - 1.98) | 2.445 (0.35 - 2.85) | 2.765 (0.41 - 3.50) | 3.805 (0.73 - 5.40) | 1.920 (0.34 - 2.58) | 3.250 (0.40 - 4.00) | 3.615 (0.45 - 4.50) | ||
| Коэффициент энергоэффективности EER, Вт/Вт | 3.29 | 3.30 | 3.23 | 3.40 | 3.21 | 3.23 | 3.29 | 3.40 | ||
| Коэффициент сезонной энергоэффективности SEER, Вт/Вт | 6.10 | 6.10 | 6.10 | 6.10 | 6.10 | 6.10 | 6.80 | 6.90 | ||
| Класс энергоэффективности EER (охлаждение) | A | A | A | A | A | A | A | A | ||
| Класс сезонной энергоэффективности SEER (охлаждение) | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | ||
| Теплопроизводительность (kBTU), kBTU | 15 | 17 | 27 | 32 | 42 | 22 | 37 | 45 | ||
| Теплопроизводительность (кВт), кВт | 4.31 (1.25 - 5.20) | 4.90 (1.29 - 5.55) | 7.96 (2.45 - 8.80) | 9.45 (2.55 - 10.20) | 12.20 (3.30 - 13.10) | 6.50 (2.45 - 6.80) | 10.70 (2.00 - 12.00) | 13.20 (2.00 - 14.00) | ||
| Потребляемый ток в режиме нагрева, А | 5.90 (1.10 - 8.00) | 5.84 (1.30 - 10.14) | 10.10 (1.90 - 14.00) | 13.00 (2.30 - 17.00) | 14.70 (3.50 - 24.00) | 9.00 (1.70 - 13.20) | 12.60 (2.00 - 19.60) | 16.70 (2.50 - 20.90) | ||
| Потребляемая мощность в режиме нагрева, кВт | 1.159 (0.23 - 1.56) | 1.256 (0.28 - 1.98) | 2.145 (0.42 - 2.85) | 2.547 (0.51 - 3.50) | 3.384 (0.80 - 5.40) | 1.752 (0.40 - 2.58) | 2.800 (0.45 - 4.50) | 3.535 (0.55 - 4.70) | ||
| Коэффициент энергоэффективности COP, Вт/Вт | 3.71 | 3.90 | 3.71 | 3.71 | 3.61 | 3.71 | 3.82 | 3.73 | ||
| Коэффициент энергоэффективности SCOP (усредненный), Вт/Вт | 4.00 | 4.00 | 4.00 | 4.00 | 4.00 | 4.00 | 4.10 | 4.30 | ||
| Коэффициент энергоэффективности SCOP (холодный), Вт/Вт | 3.60 | 3.40 | 3.40 | 3.60 | - | 3,60 | 3,70 | 3,30 | ||
| Коэффициент энергоэффективности SCOP (теплый), Вт/Вт | 4.60 | 4.60 | 4.60 | 4.60 | - | 4,60 | 5,30 | 5,30 | ||
| Класс энергоэффективности COP (нагрев) | A | A | A | A | A | A | A | A | ||
| Класс сезонной энергоэффективности SCOP (нагрев, усредненный) | A+ | A+ | A+ | A+ | A+ | A+ | A+ | A+ | ||
| Класс сезонной энергоэффективности SCOP (нагрев, холодный) | A | A | A | A | - | A | A | B | ||
| Класс сезонной энергоэффективности SCOP (нагрев, теплый) | A+++ | A+++ | A+++ | A+++ | - | A++ | A+++ | A+++ | ||
| Электропитание, В/Гц/Ф | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | 220-240/50/1 | ||
| Расход воздуха наружного блока, м3/ч | 2000 | 2600 | 3000 | 4000 | 4000 | 3000 | 3400 | 3400 | ||
| Уровень шума наружного блока, дБ(А) | 55 | 55 | 57 | 60 | 60 | 57 | 63 | 63 | ||
| Марка компрессора | GMCC | GMCC | SANYO | SANYO | GMCC | SANYO | SANYO | SANYO | ||
| Тип компрессора | Ротационный | Ротационный | Ротационный | Ротационный | Ротационный | Ротационный | Ротационный | Ротационный | ||
| Тип хладагента | R32 | R32 | R32 | R32 | R32 | R32 | R32 | R32 | ||
| Заводская заправка хладагента, г | 1100 | 1100 | 1500 | 2200 | 3000 | 1500 | 2400 | 2400 | ||
| Дозаправка хладагента (сверх номинальной длины трассы), г/м | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | ||
| Габаритные размеры наружного блока (ШxВxГ), мм | 853x602x349 | 853x602x349 | 920x699x380 | 990x910x340 | 990x910x340 | 920x699x380 | 1089x858x494 | 1089x858x494 | ||
| Габаритные размеры наружного блока в упаковке (ШxВxГ), мм | 890x628x385 | 890x628x385 | 950x732x420 | 1045x930x430 | 1045x930x430 | 960x732x430 | 1230x925x530 | 1230x925x530 | ||
| Вес нетто наружного блока, кг | 31.0 | 31.0 | 42.0 | 68.0 | 73.0 | 42.0 | 67.5 | 69.0 | ||
| Вес брутто наружного блока, кг | 33.0 | 33.0 | 45.0 | 80.0 | 85.0 | 45.0 | 76.0 | 77.5 | ||
| Диаметр жидкостной трубы, мм | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | ||
| Диаметр жидкостной трубы, дюйм | 1/4" x2 | 1/4" x2 | 1/4" x3 | 1/4" x4 | 1/4" x5 | 1/4" x3 | 1/4" x4 | 1/4" x5 | ||
| Диаметр газовой трубы, мм | 9,53 | 9,53 | 9,53 | 9,53 | 9,53 | 9,53 | 9,53 | 9,53 | ||
| Диаметр газовой трубы, дюйм | 3/8" x2 | 3/8" x2 | 3/8" x3 | 3/8" x4 | 3/8" x5 | 3/8" x3 | 3/8" x4 | 3/8" x5 | ||
| Максимальная суммарная длина трассы, м | 40 | 40 | 60 | 70 | 80 | 60 | 80 | 90 | ||
| Максимальная длина трассы от наружного блока до каждого внутреннего блока, м | 20 | 20 | 20 | 20 | 25 | 25 | 25 | 25 | ||
| Максимальный перепад по высоте между внутренним и наружным блоками, м | 10 | 10 | 10 | 10 | 10 | 15 | 15 | 15 | ||
| Максимальный перепад по высоте между внутренним и наружным блоками (если не задано взаимное расположение внутреннего и наружного блока), м | 10 | 10 | 10 | 10 | 10 | 15 | 15 | 15 | ||
| Минимальная длина трассы, м | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| Номинальная длина трассы, м | 10 | 10 | 15 | 20 | 25 | 15 | 20 | 25 | ||
| Максимальный перепад по высоте между внутренними блоками, м | 10 | 10 | 10 | 10 | 10 | 15 | 15 | 15 | ||
| Рабочие температурные границы наружного воздуха (охлаждение), °C | -15 ~ +53 | -15 ~ +53 | -15 ~ +53 | -15 ~ +53 | -15 ~ +53 | -15 ~ +53 | 15 ~ +53 | -15 ~ +53 | ||
| Рабочие температурные границы наружного воздуха (нагрев), °C | -20 ~ +30 | -20 ~ +30 | -20 ~ +30 | -20 ~ +30 | -20 ~ +30 | -20 ~ +30 | -20 ~ +30 | -20 ~ +30 | ||
| Необходим блок-раcпределитель | нет | нет | нет | нет | нет | нет | нет | нет | ||
| Минимальное количество подключаемых внутренних блоков, шт. | 1 | 1 | 2 | 2 | 2 | 1 | 1 | 1 | ||
| Максимальное количество подключаемых внутренних блоков, шт. | 2 | 2 | 3 | 4 | 5 | 3 | 4 | 5 | ||
| Подключение электропитания | Наружный блок | Наружный блок | Наружный блок | Наружный блок | Наружный блок | Наружный блок | Наружный блок | Наружный блок | ||
| Межблочный кабель, мм2 | 4*1,5 x2 | 4*1,5 x2 | 4*1,5 x3 | 4*1,5 x4 | 4*1,5 x5 | 4x1,5 x3 | 4x1,5 x4 | 4x1,5 x5 | ||
| Силовой кабель, мм2 | 3*2,5 | 3*2,5 | 3*2,5 | 3*4,0 | 3*4,0 | 3x2,5 | 3x4,0 | 3x4,0 | ||
| Автомат защиты, А | 16 | 16 | 20 | 25 | 32 | 20 | 25 | 25 | ||
| Максимальная потребляемая мощность, кВт | 1.56 | 2.05 | 2.85 | 3.5 | 5.4 | 2.58 | 4.20 | 4.70 | ||
| Максимальный потребляемый ток, А | 8 | 10.5 | 14 | 17 | 24 | 13.2 | 18.3 | 20.4 | ||
| Класс пылевлагозащиты, наружный блок | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | ||
| Класс электрозащиты, наружный блок | I класс | I класс | I класс | I класс | I класс | I | I | I | ||
| Монтажный размер наружного блока, мм | 516*314 | 516*314 | 586*348 | 600*375 | 600*375 | 586*348 | 600*462 | 600*462 | ||
| Страна производства | КНР | КНР | КНР | КНР | КНР | КНР | КНР | КНР | ||
| Срок гарантии, мес. | 36 | 36 | 36 | 36 | 36 | 36 | 36 | 36 | ||
| Цвет наружного блока | Белый | Белый | Белый | Белый | Белый | белый | белый | белый | ||
